圓錐式破碎機有多個系列，每個系列的型號簡稱不同，hp系列是哪種圓錐機呢？HP系列圓錐破碎機有哪些型號？下面河南世博機器廠家為您介紹。
hp系列是多缸液壓圓錐式破碎機
hp多缸液壓圓錐式破碎機
hp多缸液壓圓錐機是一種新型圓錐破碎機，結構、技術、外觀都比較新穎，hp多缸液壓圓錐機是液壓結構，無論是設備運行、維修都很智能，節省人力，并且其耐磨件材質也進一步升級，更加耐磨耐用。
HP多缸液壓圓錐破碎機型號表
| 型號 | 腔型 | 給料口尺寸 | 緊邊給料口尺寸 | 最小排料口尺寸 | 電動機功率 | 產量(t/h) | 重量 |
| HP100 | C1(超粗) | 175 | 140 | 19 | 4P 100 | 45-140 | 8.4 |
| C2(粗) | 125 | 105 | 13 | ||||
| M(中) | 100 | 70 | 10 | ||||
| F1(細) | 71 | 50 | 9 | ||||
| F2(超細) | 33 | 20 | 6 | ||||
| HP200 | C2(粗) | 235 | 190 | 19 | 4P 160 | 90-250 | 10.4 |
| M(中) | 171 | 120 | 16 | ||||
| F1(細) | 150 | 95 | 13 | ||||
| F2(超細) | 116 | 70 | 8 | ||||
| HP300 | C1(超粗) | 265 | 230 | 25 | 4P 220 | 115-440 | 18.1 |
| C2(粗) | 240 | 210 | 20 | ||||
| M(中) | 190 | 150 | 15 | ||||
| F1(細) | 145 | 105 | 11 | ||||
| F2(超細) | 120 | 80 | 8 | ||||
| HP400 | C1(超粗) | 360 | 290 | 30 | 4P 315 | 140-630 | 25 |
| C2(粗) | 310 | 250 | 25 | ||||
| M(中) | 260 | 196 | 20 | ||||
| F1(細) | 182 | 110 | 13 | ||||
| F2(超細) | 135 | 90 | 10 | ||||
| HP500 | C1(超粗) | 370 | 330 | 38 | 4P 400 | 175-790 | 36 |
| C2(粗) | 320 | 290 | 28 | ||||
| M(中) | 245 | 210 | 22 | ||||
| F1(細) | 180 | 130 | 13 | ||||
| F2(超細) | 150 | 95 | 10 | ||||
| HP800 | C1(超粗) | 450 | 352 | 38 | 4P 830 | 260-1200 | 68.5 |
| C2(粗) | 373 | 298 | 32 | ||||
| M(中) | 340 | 275 | 25 | ||||
| F1(細) | 280 | 230 | 16 | ||||
| F2(超細) | 235 | 150 | 10 |
| 型號 | 6mm | 8mm | 10mm | 13mm | 16mm | 19mm | 22mm | 25mm | 32mm | 38mm | 45mm | 51mm |
| HP100 | 45-55 | 50-60 | 55-70 | 60-80 | 70-90 | 75-95 | 80-100 | 90-115 | 100-150 |
|
|
|
| HP200 |
|
65-85 | 90-125 | 110-150 | 135-180 | 150-195 | 160-210 | 170-225 | 190-235 | 210-250 |
|
|
| HP300 |
|
85-120 | 115-140 | 150-185 | 180-220 | 200-240 | 220-260 | 235-290 | 250-320 | 300-380 | 350-440 |
|
| HP400 |
|
|
135-180 | 190-230 | 225-275 | 250-320 | 270-350 | 295-380 | 290-375 | 355-490 | 410-565 | 460-625 |
| HP500 |
|
|
200-250 | 230-290 | 280-350 | 320-400 | 345-430 | 370-460 | 405-535 | 445-605 | 510-700 | 580-790 |
| HP800 |
|
|
265-340 | 320-425 | 385-510 | 425-540 | 470-605 | 495-740 | 545-800 | 600-945 | 690-1050 | 785-1200 |
HP多缸液壓圓錐破碎機有HP100、HP200、HP300、HP400、HP500、HP800六個型號，每個型號都有粗、中、細多種腔型，不同的腔型其進料和出料細度各不同。
第二個表格可以看到不同型號對應不同出料細度的每小時生產能力，詳細的數據給客戶提供參考，更加方便客戶選購。
hp圓錐式破碎機結構及工作原理
hp圓錐式破碎機結構主要由主機架、偏心套、動錐、定錐、襯板、傳動總成、粉料盤、潤滑系統、液壓系統等組成。

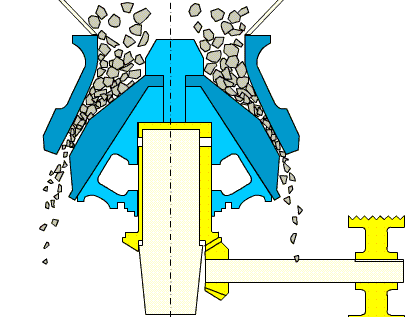

hp圓錐機工作原理圖
hp圓錐式破碎機工作原理與其他系列圓錐機類似，主要也是依靠電機帶動皮帶輪帶動傳動軸，傳動軸再帶動偏心套在主軸上轉動，動錐被帶動做旋轉運動，與定錐時而靠近時而遠離，靠近擠壓破碎礦石，遠離被破碎礦石落下。如此反復，就形成了對礦石的破碎。
hp系列圓錐機（圖）
HP多缸液壓圓錐破碎機現場圖
hp多缸圓錐機在履帶移動站上應用
hp多缸圓錐機在輪胎移動站上
了解更多，歡迎聯系我們。
