振動篩分設備有哪些規格型號

發布日期：2021-11-25 17:18:33

返回列表
在線客服

在線客服3秒響應 · 來廠享免費定制設備 · 車接車送 · 更多福利等你來~

在線咨詢

振動篩分設備主要就是篩分混合料，篩出同規格石子和砂子、石粉料，在砂石料生產中有很重要的作用。目前市場是應用較多的振動篩分設備是圓振動篩，下面看看圓振動篩設備有哪些規格型號。

振動篩分設備

振動篩分設備，我們默認是指圓振動篩，外型是長方體，內置多層篩網，有兩層、三層、四層篩網不等，可出篩分出多種規格料。振動篩振動篩分過程做圓周運動，這就是圓振動篩名稱的由來。

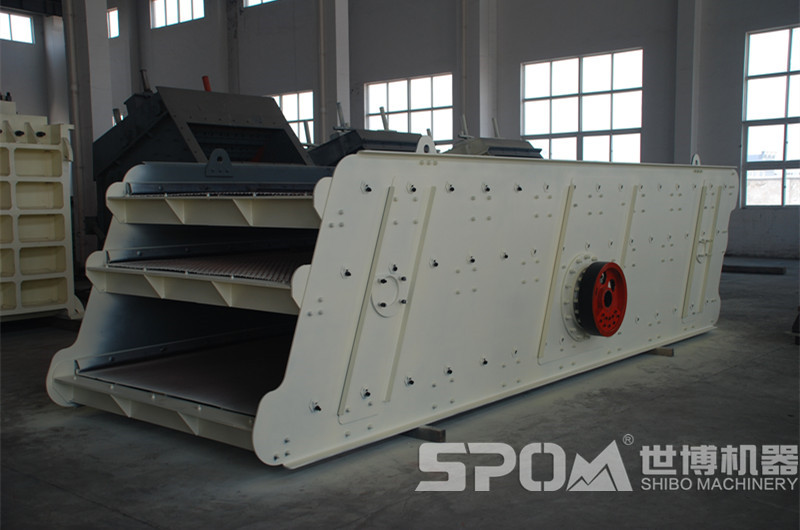

振動篩分設備，三層圓振動篩

振動篩分設備，三層圓振動篩

圓振動篩有固定式和移動式兩類，固定式振動篩就是傾斜一定角度安裝在現場水泥樁或鋼架上，移動式振動篩是安裝在移動車架上，液壓桿支撐控制其傾斜角度。

振動篩篩分設備規格型號

河南世博機械廠家生產的振動篩分設備有YZK系列、S5X系列、TSK系列三個系列，下面分別是三個系列振動篩設備的型號參數表。

YZK系列圓振動篩型號

型號 篩面規格 W×L(mm) 篩面層數 給料尺寸 篩孔尺寸 生產能力(t/h) 功率 振動頻率(r/min) 雙振幅
2YZK1237 3700×1200 2 ≤400 3-50 30-100 5.5 970 5-9
3YZK1237 3700×1200 3 ≤400 3-50 30-100 7.5 970 5-9
2YZK1548 4800×1500 2 ≤400 3-100 30-275 15 970 5-9
3YZK1548 4800×1500 3 ≤400 3-100 30-275 15 970 5-9
2YZK1848 4800×1800 2 ≤400 3-100 56-330 18.5 970 5-9
3YZK1848 4800×1800 3 ≤400 3-100 56-330 18.5 970 5-9
4YZK1848 4800×1800 4 ≤400 3-80 56-330 22 970 5-9
2YZK1860 6000×1800 2 ≤400 3-100 65-586 18.5 970 5-9
3YZK1860 6000×1800 3 ≤400 3-100 65-586 22 970 5-9
4YZK1860 6000×1800 4 ≤400 3-100 65-586 30 980 5-9
2YZK2160 6000×2100 2 ≤400 3-100 81-720 22 980 5-9
3YZK2160 6000×2100 3 ≤400 3-100 81-720 30 970 5-9
4YZK2160 6000×2100 4 ≤400 3-100 81-720 30 980 5-9
2YZK2460 6000×2400 2 ≤400 3-150 100-810 22 970 5-9
3YZK2460 6000×2400 3 ≤400 3-150 100-810 30 980 5-9
4YZK2460 6000×2400 4 ≤400 3-150 150-850 37 980 5-9
2YZK2870 7000X2800 2 ≤400 5-100 120-680 22x2 750 8
3YZK2870 7000X2800 3 ≤400 5-100 180-720 22x2 750 8
2YZK3070 7000X3000 2 ≤400 5-100 200-700 37 750 8
3YZK3070 7000X3000 3 ≤400 5-100 230-800 45 750 8

S5X系列圓振動篩型號

型號 篩面規格 W×L(mm) 篩面層數 傾角(°)推薦（范圍） 振動次數(RPM) 雙振幅 功率 生產能力(t/h) 篩孔尺寸
S5X1845-2 1800×4500 2 18(18-25) 800～900 7-12 15 60-450 2-70
S5X1845-3 3 18(18-25) 800～900 7-12 22 60-450 2-70
S5X1860-2 1800×6000 2 18(18-25) 800～900 7-10 15 75-600 2-70
S5X1860-3 3 18(18-25) 800～900 7-12 30 75-600 2-70
S5X1860-4 4 18(18-25) 800～900 7-12 37 75-600 2-70
S5X2160-2 2100×6000 2 18(18-25) 800～900 7-12 22 85-700 2-70
S5X2160-3 3 18(18-25) 800～900 7-12 30 85-700 2-70
S5X2160-4 4 18(18-25) 800～900 7-11 37 85-700 2-70
S5X2460-2 2400×6000 2 18(18-25) 800～900 7-12 22 100-800 2-70
S5X2460-3 3 18(18-25) 800～900 7-11 30 100-800 2-70
S5X2460-4 4 18(18-25) 800～900 7-10 37 100-800 2-70
S5X2760-2 2700×6000 2 18(18-25) 800～900 7-12 30 120-900 2-70
S5X2760-3 3 18(18-25) 800～900 7-11 37 120-900 2-70
S5X3072-2 3000×7200 2 20(20-25) 800～900 7-11 37 150-1200 2-70
S5X3075-2T 3000×7200 2 20(20-25) 800～900 7-12 2×22 180-1800 2-150
S5X3075-3T 3000×7200 3 20(20-25) 800～900 7-12 2×30 180-1800 2-150
S5X3680-2T 2 20(20-25) 800～900 7-12 2×30 225-2250 2-150
S5X3680-3T 3600×7500 3 20(20-25) 800～900 7-12 2×37 225-2250 2-150

TSK系列三軸水平篩型號

型號 篩面寬度 篩面長度 傾角(°) 振動次數 雙振幅 功率 重量
2TSK1648 1600 4800 5（0-10） 700-850 8.0-16.0 30 7640
3TSK1648 1600 4800 5（0-10） 700-850 8.0-16.0 30 9500
2TSK1860 1800 6000 5（0-10） 700-850 8.0-16.0 37 10400
3TSK1860 1800 6000 5（0-10） 700-850 8.0-16.0 37 12590
2TSK2460 2400 6000 5（0-10） 700-850 8.0-16.0 45 16500
3TSK2460 2400 6000 5（0-10） 700-850 8.0-16.0 55 18600

振動篩分設備工作現場

振動篩安裝現場

振動篩安裝現場

移動振動篩分設備工作現場

移動振動篩分設備工作現場

振動篩現場圖

振動篩現場圖

現場圖可見，振動篩分設備都需要有一個傾斜角度，石料由振動篩較高的一端落入，上層篩網較粗，下面篩網較細，不同尺寸的石料經過層層篩網篩分，被分為不同規格尺寸的石子或砂子料，經振動篩振動和地心引力的雙重作用力，每層石料都向振動篩較低端匯集，經分料器分別落到不同皮帶機上，運往不同料堆。
