彈簧液壓圓錐碎石機工作原理，有什么型號

發布日期：2021-10-09 17:26:38

返回列表
在線客服

在線客服3秒響應 · 來廠享免費定制設備 · 車接車送 · 更多福利等你來~

在線咨詢

圓錐碎石機是很常見的一種碎石機設備，主要功能是破碎細碎礦石，特別是中高硬度礦石。剛開始圓錐碎石機都是以彈簧圓錐破為主，發展到現在基本都是液壓圓錐碎石機，液壓圓錐碎石機更智能化，效率更高，故障率更低。那么彈簧液壓圓錐碎石機是哪種圓錐破呢，彈簧液壓圓錐碎石機是一種彈簧和液壓缸相結合的一種圓錐破，既有彈簧也有液壓缸，我們都叫它復合式圓錐碎石機或西蒙斯圓錐碎石機。下面我們來了解一下這種彈簧液壓圓錐碎石機的工作原理，還有這種圓錐破都有什么型號吧。

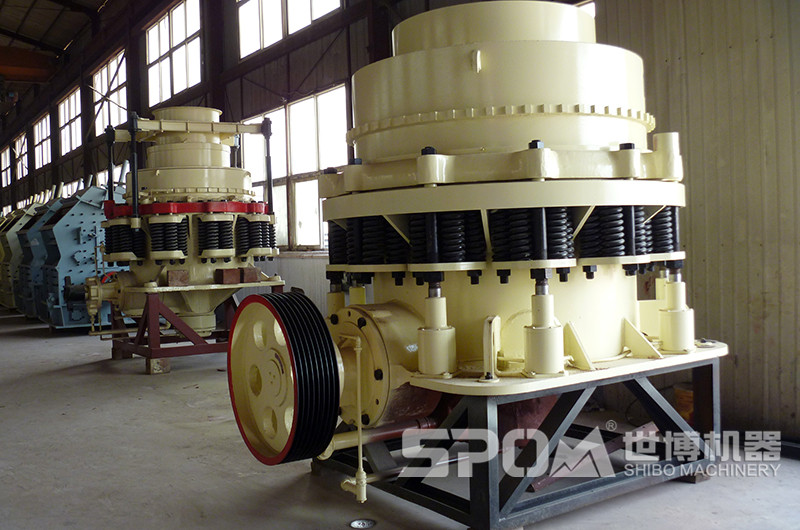

彈簧液壓圓錐碎石機，復合式圓錐碎石機

彈簧液壓圓錐碎石機，復合式圓錐碎石機

彈簧液壓圓錐碎石機工作原理

圓錐碎石機主要是擠壓式工作原理，靠破碎壁和軋臼壁旋轉擠壓破碎礦石。圓錐碎石機啟動后，電動機帶動皮帶輪、聯軸器、傳動軸，進而帶動動錐下面的偏心軸旋轉，偏心軸旋轉帶動動錐做周期性旋轉運動。礦石從機器上方進料口落入破碎腔，動錐旋轉過程時而靠近定錐，時而遠離定錐，靠近定錐夾角變小，礦石被擠壓、搓揉、研磨破碎，遠離定錐夾角變大，被破碎碎石落下。彈簧和液壓缸主要是起到一個減震和對設備的保護作用，如有不可破碎的鐵等堅硬東西進入破碎腔，液壓缸可以頂起將異物排出，避免對碎石機造成損壞。

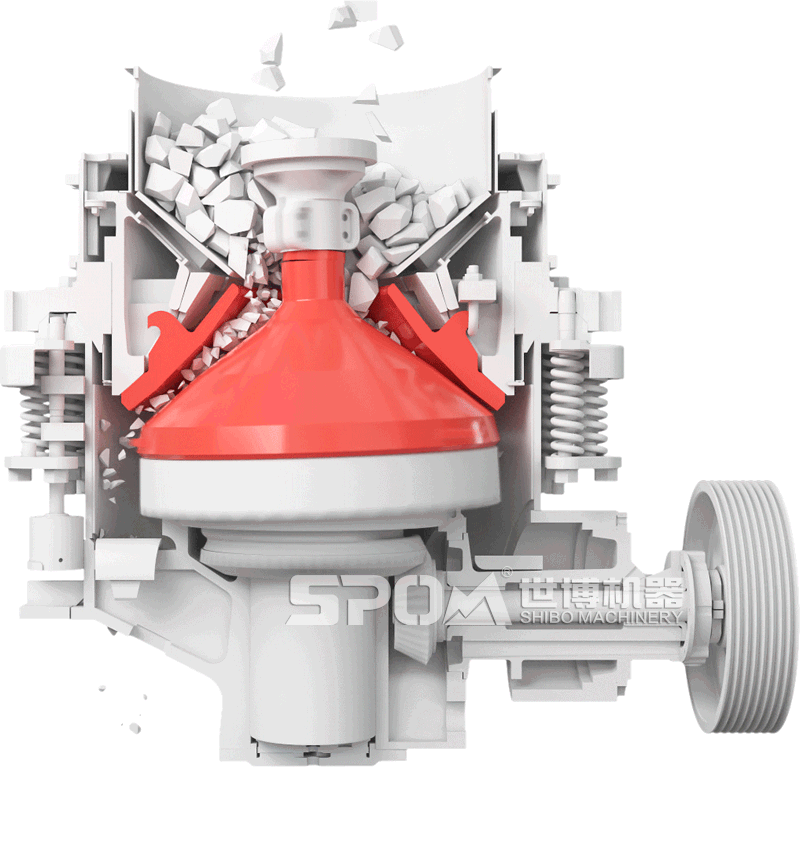

彈簧液壓圓錐碎石機工作原理圖

彈簧液壓圓錐碎石機工作原理圖

彈簧液壓圓錐碎石機型號

型號 動錐直徑 腔型 給料口尺寸 出料口尺寸 主軸轉速(r/min) 電動機功率 產量(t/h) 外型尺寸
給料尺寸 開邊口尺寸
CS75 910 細型
粗型 		83
159 		102
175 		9-22
13-38 		580 75 45-91
59-163 		2821 × 1880 × 2164
CS110 1200 細型 127 131 9-31 485 110 63-188 2821 × 1974 × 2651
中型 156 156 13-38 100-200
粗型 178 191 19-51 141-308
CS160 1295 細型 109 137 13-31 485 160 109-181 2800 × 2342 × 2668
中型 188 210 16-38 132-253
粗型 216 241 19-51 172-349
CS220 1395 細型 155 173 25-65 485 220 180-285 3360 × 2650 × 3050
中型 188 198 22-50 215-330
粗型 230 245 19-45 230-570
CS250 1650 細型 188 209 16-38 485 250 181-327 3911 × 2870 × 3771
中型 213 241 22-51 528-417
粗型 241 268 25-64 299-635
CS315 2134 細型 253 278 19-38 435 315 281-726 4631 × 3251 × 4732
中型 303 334 25-51 608-998
粗型 334 369 31-64 789-1270

彈簧液壓圓錐碎石機共分為六個型號，每個型號又分為粗型、細型，進出料尺寸和產量都不同，可根據生產需求選擇合適的型號。
