礦石石頭破碎工藝流程圖

礦石石頭加工成小石子，都需要經過粗碎、細碎、篩分、運輸等多個生產環節，這些生產環節組合到一塊就是礦石石頭破碎工藝流程。根據礦石種類及性質不同，還有客戶生產要求不同，為滿足各種生產需求，礦石石頭破碎生產工藝流程有多種配置，下面河南世博機械廠家以一張張不同配置的礦石石頭破碎工藝流程圖為大家詳細介紹。

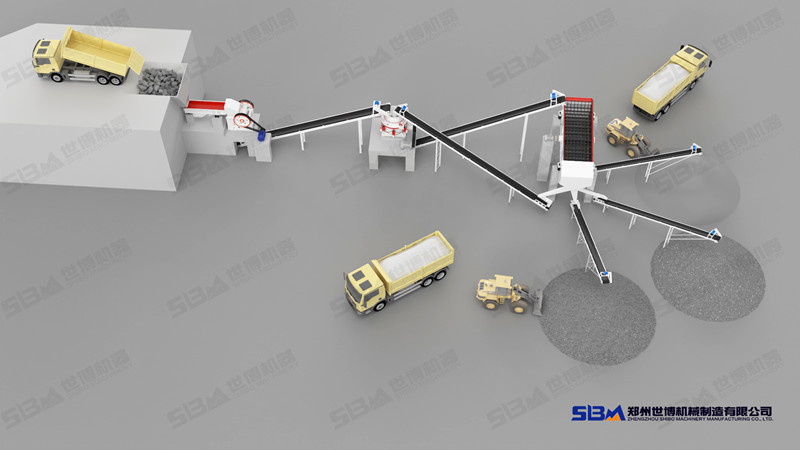

礦石石頭破碎工藝流程圖1

顎破反擊破石頭破碎工藝流程圖

上圖是標準的、常見的礦石破碎工藝流程配置，給料機均勻送料、顎式破碎機粗碎礦石、反擊破細碎礦石、振動篩篩分出各種規格料、皮帶機連接各設備負責物料輸送。該礦石破碎工藝流程圖適用于大多數礦石破碎，出料尺寸和種類可調。

礦石石頭破碎工藝流程圖2

顎破圓錐破礦石破碎工藝流程圖

礦石石頭破碎工藝流程圖2，基本配置有振動給料機、顎式破碎機、圓錐破碎機、振動篩、皮帶機若干條。還有輔助設備鏟車、運料車等。

和流程1類似，區別就是細碎破碎機換成了圓錐破碎機，圓錐破碎機適合破碎高硬礦石，因此流程2破碎能力更強，適用于高硬度礦石石頭加工。

礦石石頭破碎工藝流程圖3

移動礦石石頭破碎工藝流程圖

上圖是礦石石頭移動破碎工藝配置圖，由一臺移動粗碎破碎機和一臺移動中細碎破碎機，還有數條皮帶機組合而成。粗碎移動破碎機由給料機、顎破機組裝而成，負責給料和粗碎，中細碎移動破碎機由反擊破和振動篩組成，負責細碎礦石和篩分成品料。

流程3的特點是可移動、免安裝、適用多種場地，配置靈活。

除以上三種礦石石頭破碎工藝流程圖外，還有更多配置，如重錘式破碎機、對輥式破碎機、箱式破碎機等配置，詳情可咨詢河南世博機械廠家。如需加工機制砂料，在破碎工藝的基礎上增加制砂機、洗砂機等設備即可。

世博廠家定制大型礦石石頭破碎工藝流程圖案例

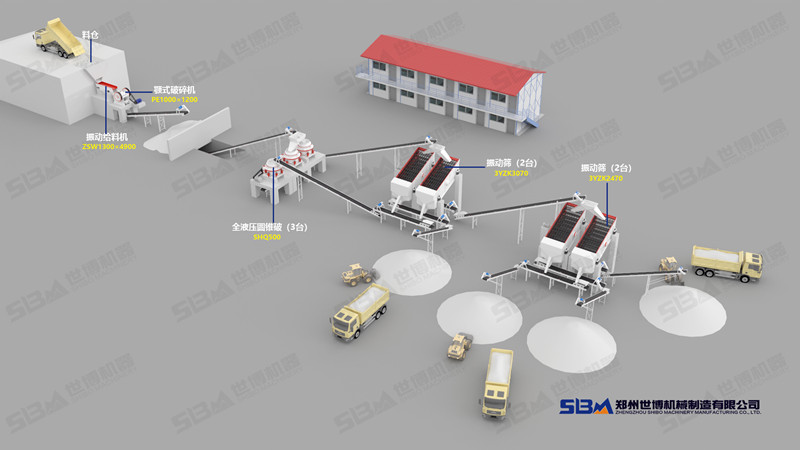

大型石頭破碎工藝流程圖設計圖

大型石頭破碎工藝流程圖設計圖，上面案例中，我們給該客戶配置一臺ZSW1300x4900振動給料機、一臺PE1000x1200顎式破碎機、三臺SHQ500全液壓圓錐破碎機、兩臺3YZK3070振動篩、兩臺3YZK2470振動篩，皮帶機十余條。

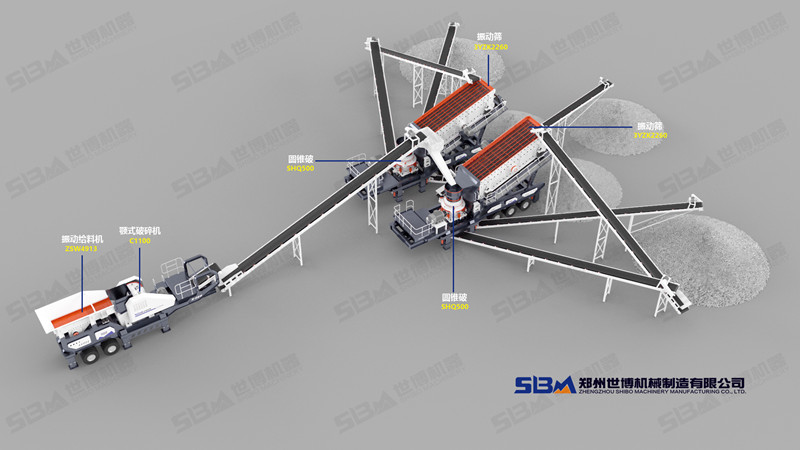

時產600噸移動破碎方案流程圖

上圖是我公司為某客戶設計的時產600噸移動破碎方案，一臺移動顎式破碎機+兩臺移動圓錐破碎機，皮帶機若干。
